黃光蝕刻製程代工 產品介紹
重佈線層(RDL) 代工服務
重佈線層(RDL) 代工服務
重佈線層(RDL) 代工服務
特色
重佈線層(RDL,Re-distribution Layer)是晶片封裝中的關鍵製程,旨在重新配置晶片原有接點位置,優化接點分佈,以提升封裝的靈活性與電氣性能。此技術使晶片能適應不同元件模組的需求,廣泛應用於封裝技術中。

重佈線層(RDLRe-distribution Layer)是晶片封裝中的關鍵製程,旨在重新配置晶片原有接點位置,優化接點分佈,以提升封裝的靈活性與電氣性能。此技術使晶片能適應不同元件模組的需求,廣泛應用於封裝技術中

我們提供RDL製程,採用鋁(Al)或鋁銅合金(AlCu)作為重佈線金屬材料,確保優異的導電性與可靠性RDL表面採用ENEPIG(無電鍍鎳/無電鍍鈀/浸金,Electroless Nickel Electroless Palladium Immersion Gold)作為表面處理層。ENEPIG提供平坦且耐腐蝕的表面,適用鍵合(Wire Bonding,提供穩定鍵合表面,確保牢固的電氣連接;亦可用於焊料凸點(Bump)製程著表面,支持焊料凸點形成。

晶圓材質
wafer material

Si , Glass ( 其它材質請洽詢)

晶圓尺寸

wafer size

φ150~300mm (6~12inch)





材質

Material

厚度

thickness

圖案化尺寸

Patterning size

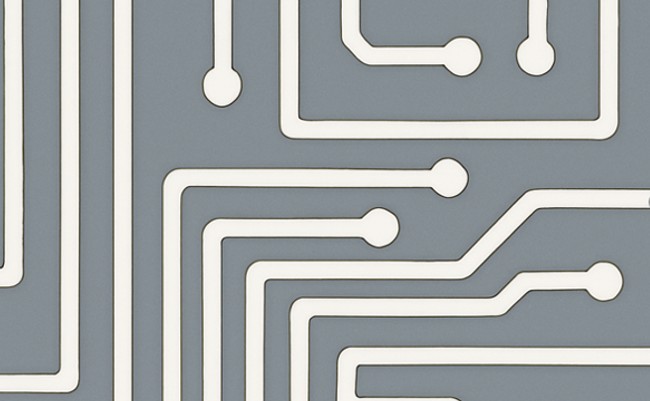

重佈線金屬

RDL Metal line

Al, AlCu

1~2µm

<1µm (Ni/Pd/Au表面)

L/S 10/10 µm
( L/S 5/5 µm 厚度限制)

化學鎳鈀金

Ni/Pd/Au

Electroless Ni/Pd/Au

Ni : 1~5 µm
Pd 0.05~0.2µm
Au 0.02~0.05µm

Pad ≥80 µm
Pad
間隔 ≥20µm

(更小尺寸請洽詢)

絕緣保護

Passivation

Polymer

2~3µm

開孔 ≥  20 x 20 µm

(更小尺寸請洽詢)
